ATIS PTZ-IR-Controller
Видеонаблюдение
11.12.2014

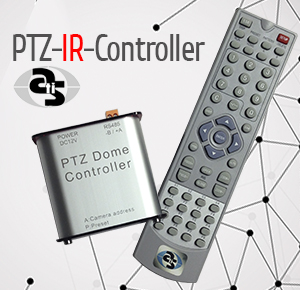

Беспроводный пульт управления аналоговыми роботизированными камерами (Speed DOME) PTZ-IR-Controller от бренда ATIS.
PTZ-IR-Controller позволит легко и без особых усилий:
- управлять и программировать пресеты PTZ-камеры;
- задать маршруты автопатрулирования;
- в ручном режиме управлять скоростью движения, фокусировкой, наклонами, поворотами и масштабированием камеры;
- получить доступ к настройкам OSD-меню Speed DOME;
- открыть/закрыть диафрагму
Один беспроводной пульт управления PTZ-камер может быть запрограммирован на управление до 255 роботизированными камерами поочередно.
PTZ-IR-Controller совместим с аналоговыми PTZ-камерами любого производителя, поддерживающими протоколы: Pelco D | Pelco P.
Скорость передачи данных составляет 2400Bps | 4800Bps | 9600Bps.
КОМПЛЕКТАЦИЯ

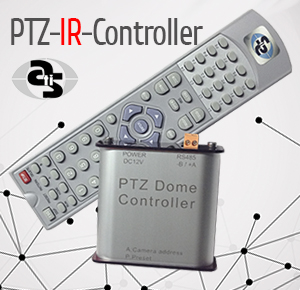

Комплект поставки PTZ-IR-Controller состоит из:
- ПУЛЬТ ДУ с 53 резиновыми кнопками, работающий от двух батареек AAA (приобретаются отдельно)
- КОНТРОЛЛЕР (приемник-передатчик) с LED-дисплеем и клеммной колодкой под интерфейс RS-485
ПОДКЛЮЧЕНИЕ PTZ-IR-Controller
Подключение беспроводного пульта управления PTZ-видеокамерами выполняется предельно просто:
- подсоедините камеру к КОНТРОЛЛЕРУ с помощью кабеля витая пара через порт RS-485;
- подайте на КОНТРОЛЛЕР питание DC12V (блок питания приобретается отдельно)
- с помощью ПУЛЬТА ДУ запрограммируйте необходимые функции камер SpeedDOME, используя инструкции к комплекту PTZ-IR-Controller и управляемой видеокамере. Все команды от ПУЛЬТА ДУ во время программирования отображаются на LED-дисплее КОНТРОЛЛЕРА.
ДИСТАНЦИЯ РАБОТЫ PTZ-IR-Controller

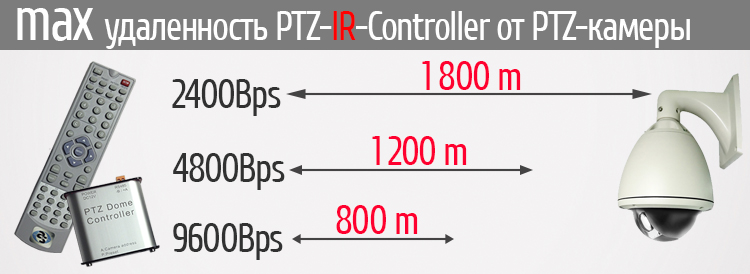

Максимальная удаленность размещения КОНТРОЛЛЕРА от PTZ-камеры (длина линии витой пары) зависит от заданной скорости передачи данных и составляет:
- 1 800 м – скорость 2400Bps (значение по умолчанию)
- 1 200 м – скорость 4800Bps
- 800 м – скорость 9600Bps
Максимальное расстояние между КОНТРОЛЛЕРОМ и ПУЛЬТОМ ДУ составляет порядка 20 м в пределах прямой видимости.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- протокол управления: Pelco D | Pelco P
- скорость передачи данных: 2400Bps | 4800Bps | 9600Bps
- интерфейс подключения: RS-485
- блок памяти: 255 PTZ-камер
- max расстояние между ПУЛЬТОМ ДУ и КОНТРОЛЛЕРОМ: до 20 м в пределах прямой видимости
- питание:
- ПУЛЬТ ДУ: AAAх2 (приобретаются отдельно)
- КОНТРОЛЛЕР: DC12V
РЕЗЮМЕ
Беспроводной пульт ATIS PTZ-IR-Controller – удобная, полнофункциональная и бюджетная альтернатива дорогостоящим стационарным клавиатурам и пультам для управления PTZ-камер.
